实用短路计算使用教程

一、实用短路计算入口： http://www.kexuejisuan.com/ztsyjs-drawtool/

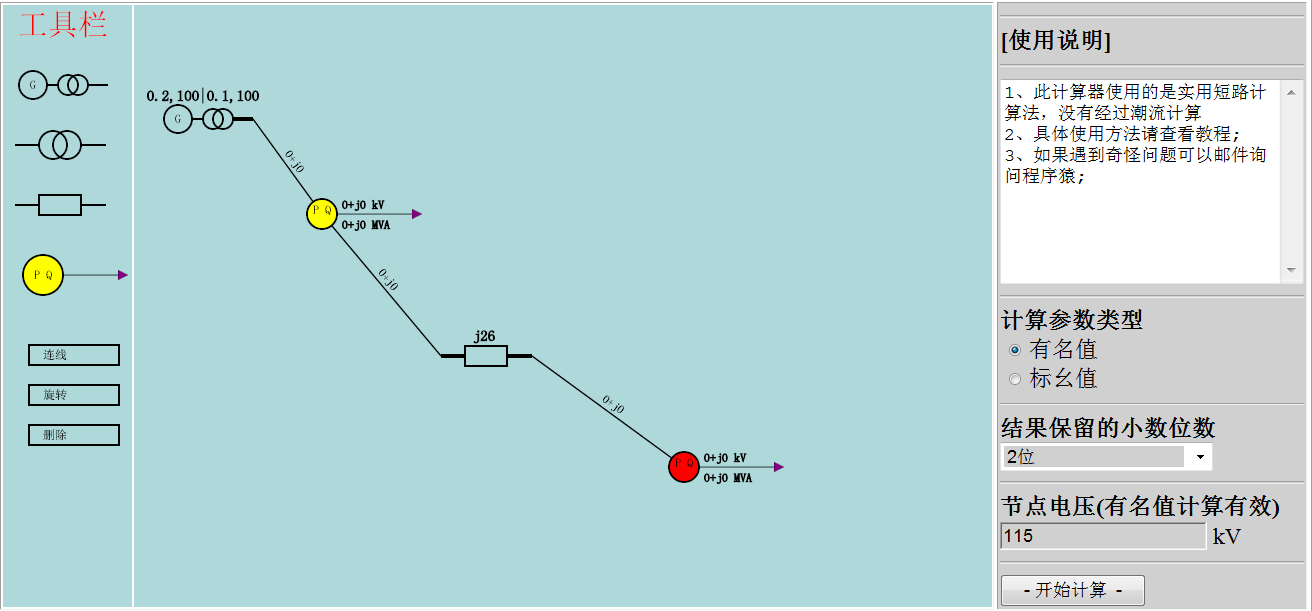

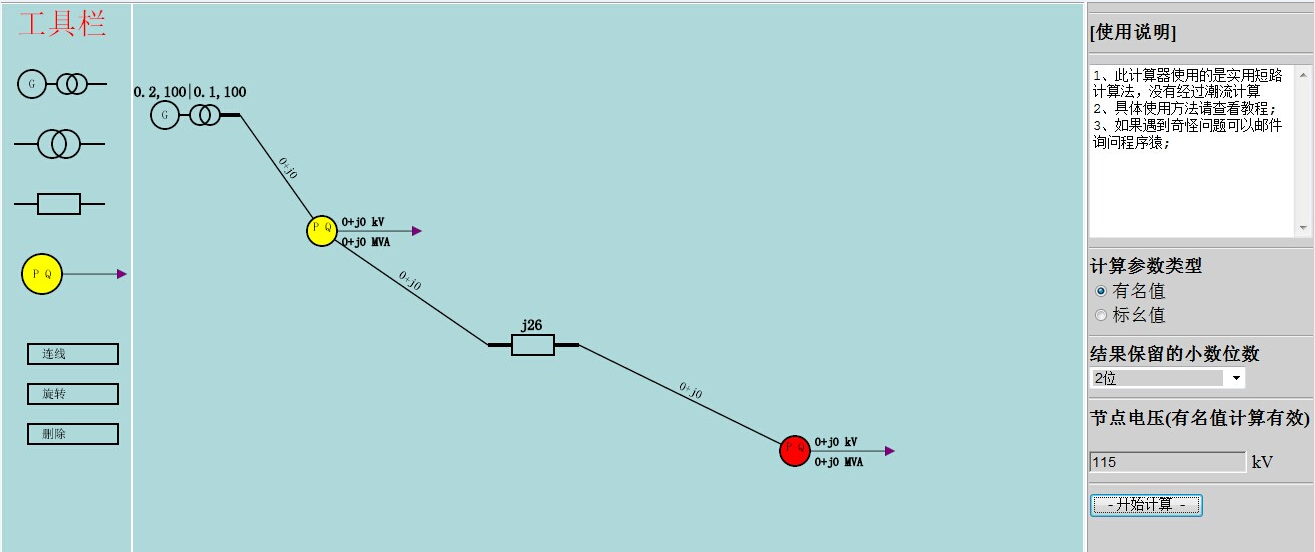

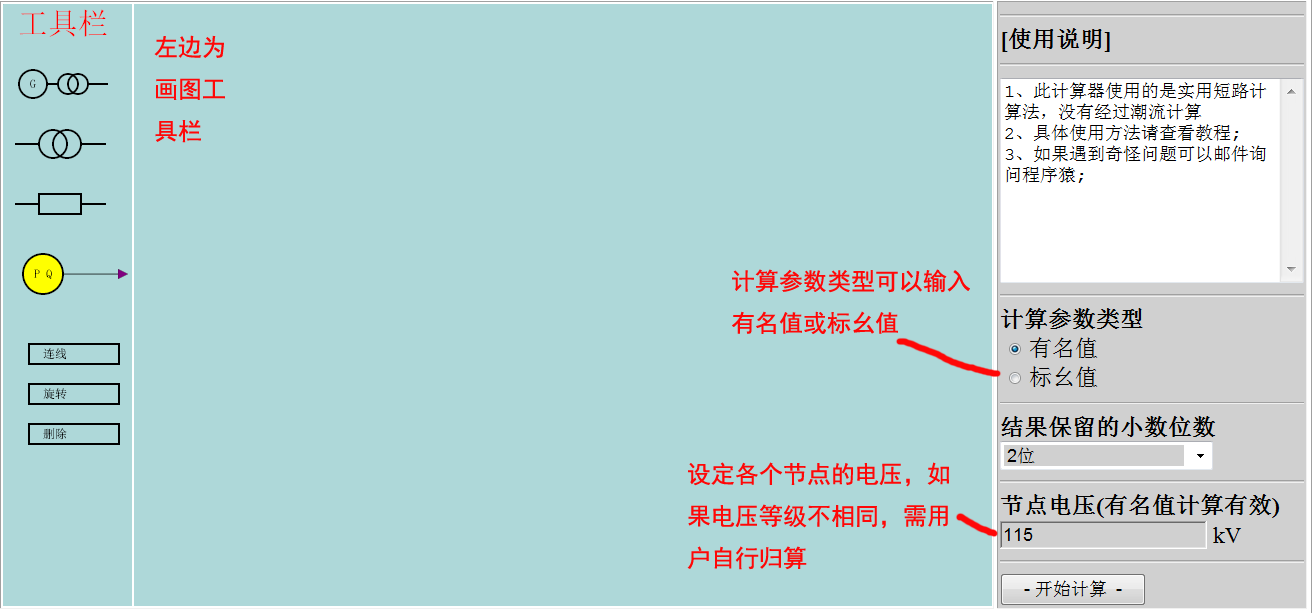

二、短路计算画图界面(注意：如果看不到如下所示，很可能是因为没有安装SVG插件或是禁用了SVG插件，可以到本网站的下载页面下载和安装SVG插件或者根据浏览器提示允许插件运行即可)：

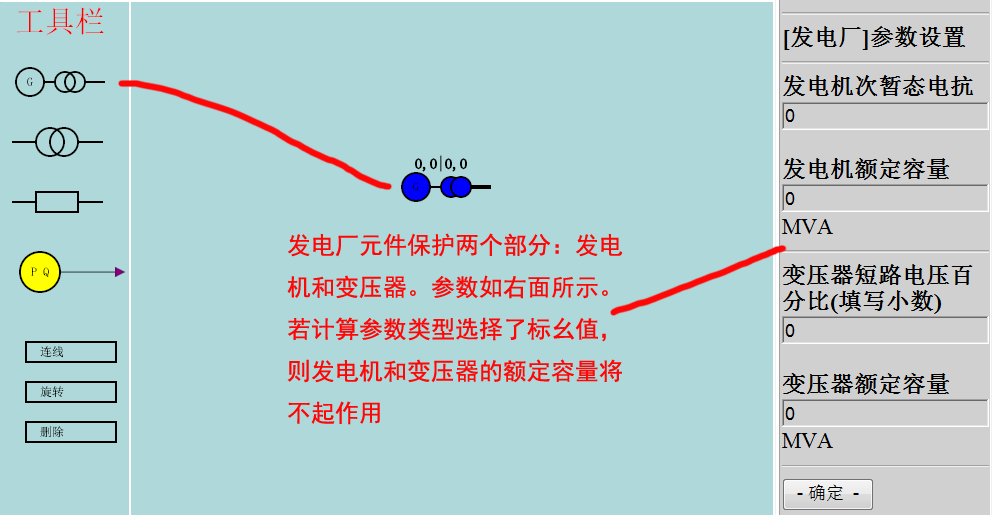

三、发电厂元件：

四、变压器和电抗元件的参数设置和发电厂基本类似，这里不赘述。

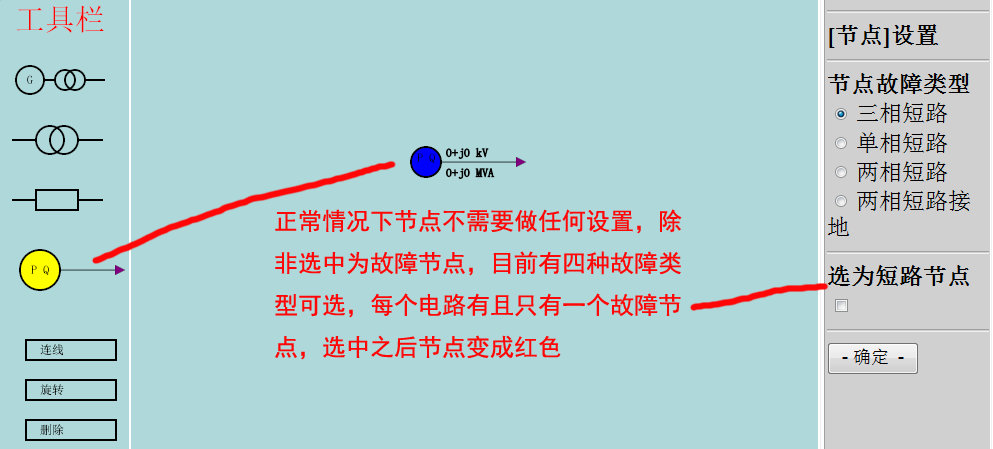

五、节点：

六、实例1：
画出如下电路图，并设置参数值和短路节点，短路类型为三相短路接地

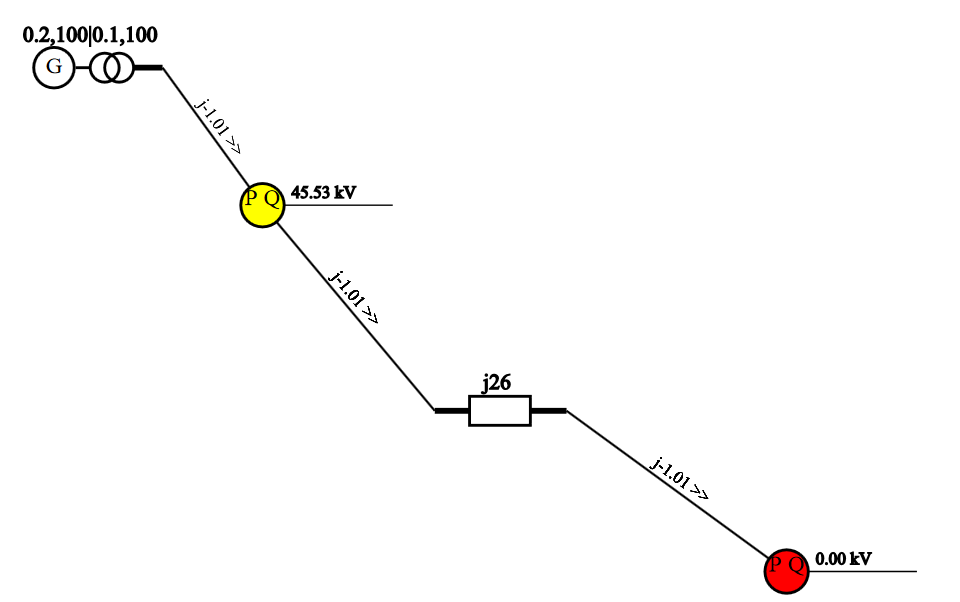

点击“开始计算”，返回结果如下，可以得出流向短路节点（红色）的电流为 j-1.01 kA ：

七、实例2：
画出如下电路图，并设置参数值和短路节点，短路类型为a相短路接地

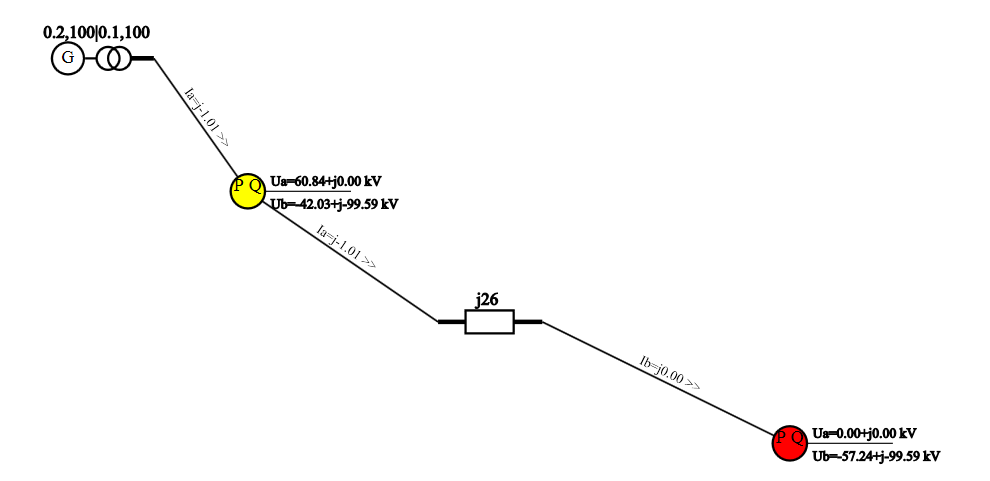

点击“开始计算”，返回结果如下。注意：因为单相短路为非对称故障，为了显示更多的结果，阻抗左边线路用于显示a相线路的电流值，右面线路用于显示b相线路的电流值：

八、算法缺陷：
若选择的故障节点上同时也连接了发电厂，那么，该发电厂的作用将会失效。因此选择故障节点时，节点上不应该与发电厂连接。如以上实例中的故障节点（红色节点）并没有与发电厂连接。
