ZGLanguage 解析SQL数据血缘 之 Python + Echarts 显示SQL结构图
### 根据之前文章的说明，可以使用 Python 对 ZGLanguage 的SQL代码解析结果进行处理，得到SQL的表级血缘树信息：
# SQL代码 :
CREATE TABLE TMP_O_SS_CL_1
AS
SELECT CL.OBJECTNO
, PP.PAYDATE
FROM NYBDP.O_SS_CL_LOAN_ACCT_STATIS CL
LEFT JOIN (SELECT AL.PAYDATE
, BC.BUSS_NO
FROM O_CWWS_ACCT_LOAN AL
INNER JOIN NYBDP.O_CWWS_BUSINESS_DUEBILL BD
ON 1=1
LEFT JOIN O_CWWS_BUSINESS_CONTRACT BC
ON 1=1
) PP
ON 1=1
;
# SQL表级血缘树信息 sql_struct_info ：
[{'level': '0', 'node_type': '', 'value': '',
'children': [{
'level': '1', 'node_type': '__CREATE_TABLE_SELECT__', 'value': 'TMP_O_SS_CL_1',
'children': [{
'level': '5', 'node_type': '__TABLE_NAME__', 'value': 'O_SS_CL_LOAN_ACCT_STATIS',
'children': []}, {
'level': '7', 'node_type': '__SUB_SELECT__', 'value': '',
'children': [{
'level': '11', 'node_type': '__TABLE_NAME__', 'value': 'O_CWWS_ACCT_LOAN',
'children': []}, {
'level': '13', 'node_type': '__TABLE_NAME__', 'value': 'O_CWWS_BUSINESS_DUEBILL',
'children': []}, {
'level': '15', 'node_type': '__TABLE_NAME__', 'value': 'O_CWWS_BUSINESS_CONTRACT',
'children': []}]}]}]}]
#### 为了直观显示，可以使用 Echarts 图形化 ：
# 将以上信息转换成 Echarts 的树结构数据, 代码如下：
def getTableTree(sql_struct_info, one_tree) :
for one_node in sql_struct_info :
# print(one_node['value'])
new_node = {'name':one_node['value'], 'children':[]}
one_tree.append(new_node)
getTableTree(one_node['children'], new_node['children'])
return
tree_date = []
getTableTree(sql_struct_info, tree_date)
print(tree_date)
# 可以得到转换结果 ：
[{'name': 'file:out.zgl',
'children': [{
'name': 'TMP_O_SS_CL_1',
'children': [{
'name': 'O_SS_CL_LOAN_ACCT_STATIS',
'children': []}, {
'name': '__SUB_SELECT_11__',
'children': [{
'name': 'O_CWWS_ACCT_LOAN',
'children': []}, {
'name': 'O_CWWS_BUSINESS_DUEBILL',
'children': []}, {
'name': 'O_CWWS_BUSINESS_CONTRACT',
'children': []}]}]}]}]

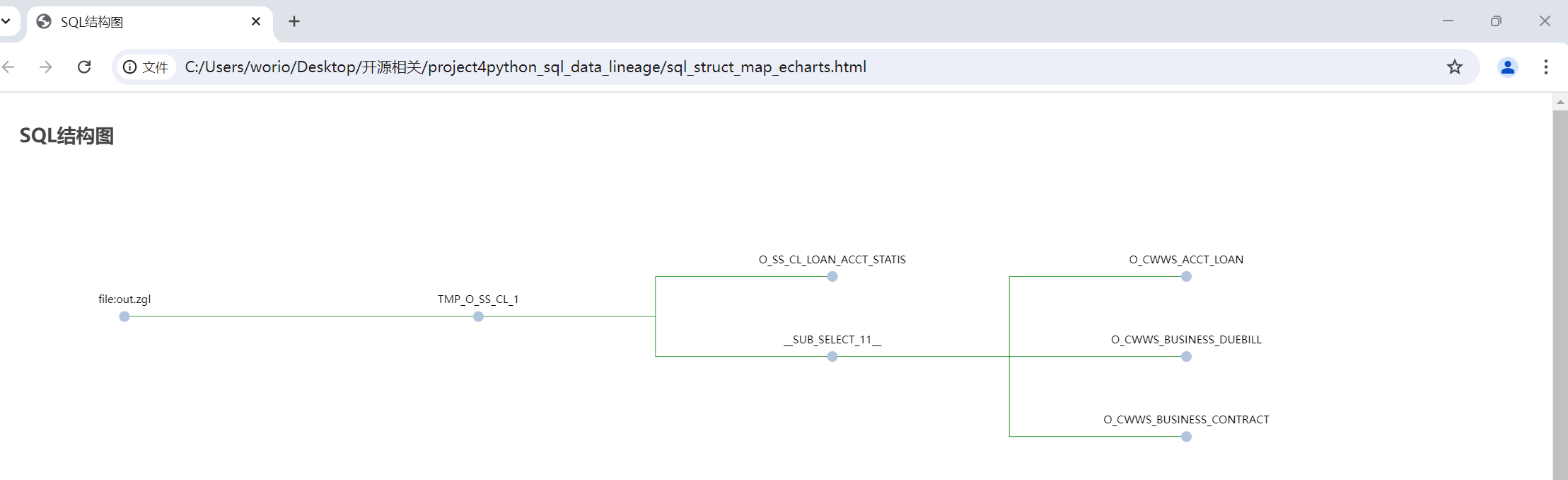

# 将以上转换结果使用 Echarts 展示 :
